Utilisation des « connecteurs »

Quand on utilise le ruban Insertion, le bloc « Illustrations » et la commande
« Formes », on obtient la liste des formes possibles présentée dans l’article
« Utilisation des formes Excel 2007 » du 20 octobre.

Le second ensemble de formes, appelé « Lignes » est en fait un bloc composite (cf. coin supérieur gauche de l'image ci-dessous). Les neuf premiers objets représentent réellement des connecteurs, qui sont bien plus que de simples lignes…

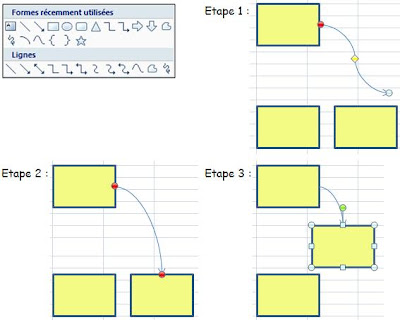

Un connecteur sert à connecter deux objets. Dans une feuille contenant trois blocs, activons par exemple le huitième connecteur (courbe à une flèche), puis passons le curseur sur l’un des trois blocs : quatre points rouges de connexion apparaissent et il suffit de cliquer sur l’un d’entre eux pour ancrer le point de départ du connecteur (étape 1).

Cliquons à présent sur le cercle lié à la flèche puis tirons-le à l'intérieur du bloc visé, celui en bas à droite : nous voyons alors ses quatre points rouges de connexion apparaître et il suffit de lâcher le bouton de la souris sur celui qui vous intéresse pour créer la connexion (étape 2).

Nous découvrons à présent l’intérêt principal de ces connecteurs : ils sont parfaitement dynamiques !

Déplaçons par exemple le bloc du bas, et nous voyons aussitôt le connecteur qui s’adapte (étape 3) !
